| Наименование | Марка стали | Стоимость за ед. руб. с покрытием грунтом и краской * | Стоимость за ед. руб. с покрытием холодным цинкованием * | Стоимость за ед. руб. с покрытием горячим цинкованием * |
|---|---|---|---|---|
| ПМС 35 Серия 3.501.2-123 2 ветровая Площадка П3 | Ст3 | 634 000 р. | 809 000 р. | 1 017 000 р. |
| ПМС 35 Серия 3.501.2-123 2 ветровая Площадка П3 | 09Г2С | 667 000 р. | 843 000 р. | 1 054 000 р. |
| ПМС 35 Серия 3.501.2-123 2 ветровая Площадка П2 | Ст3 | 447 000 р. | 569 000 р. | 719 000 р. |
| ПМС 35 Серия 3.501.2-123 2 ветровая Площадка П2 | 09Г2С | 472 000 р. | 594 000 р. | 745 000 р. |
Прожекторные мачты и отдельно стоящие молниеотводы предназначены для установки в районах строительства со следующими климатическими и инженерно-геологическими условиями:
Средняя температура воздуха наиболее холодной пятидневки – минус 45оС (с рекомендациями по применению до температуры минус 55оС).
Нормативное значение ветрового давления на высоте 10м от поверхности земли при повторяемости 1 раз в 10 лет – 500Па (для конструкций устанавливаемых на ОРУ напряжением до 330кВ), а при повторяемости 1 раз в 15 лет – 550Па (для конструкций устанавливаемых на ОРУ напряжением до 500кВ).
Грунты основания однородные, непучинистые и непросадочные в соответствии с классификацией СНиП 2.02.01-83.
Сейсмичность района строительства не выше 6 баллов по шкале ГОСТ 6249-52. Применение серии не предусматривается в районах вечной мерзлоты, а так же на площадках, подверженных оползням и карстам.
Прожекторные мачты и отдельно стоящие молниеотводы разработаны из центрифугированных железобетонных стоек и варианта из стальных стоек. Прожекторные мачты используются для освещения в темное время суток, а так же для защиты от молний в качестве молниеотвода и оборудованы площадками и лестницами.

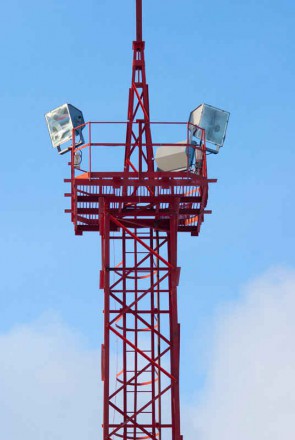

Металлические осветительные мачты изготавливают сборными из сварных блоков с верхними прожекторными площадками. В зависимости от высоты ствола, мачты освещения состоят из различного количества блоков. Для эксплуатации осветительных мачт внутри блока предусмотрено устройство площадок и ходовых лестниц.
Отдельно стоящие молниеотводы в отличие от прожекторных мачт, выполняются без площадок для установки светильников и без лестниц.
В зависимости от высоты стволы мачт серии 3.501.2-123 состоят из различного количества блоков, а именно:
| 1 | Мачты высотой 21 метр | трех блоков |
| 2 | Мачты высотой 28 метр | четырех блоков |
| 3 | Мачты высотой 35 метр | пяти блоков |
| 4 | Мачты высотой 45 метр | шести блоков |
Материалы
Материал конструкций прожекторных мачт и отдельно стоящих молниеотводов углеродистые стали классов С235,С245, С255 (3сп/пс-5) и низколегированные стали класса С345 (09Г2С-12).
Назначение типа прожекторной площадки, высоты мачты и типа фундамента производиться проектной организацией, привязывающей типовой проект к данной площадке с учетом местных условий, требуемого освещения, ветрового района и геологических характеристик грунтов основания.
Конструкции мачт и молниеотводов выполнены с применением унифицированных железобетонных и стальных элементов опор ВЛ и подстанций. Расчет конструкции осветительных мачт на ветровые воздействия производится для семи ветровых районов в соответствии со СНиП-II-6-74 с расчетной температурой t > - 40С.
Типы прожекторных мачт
Различают два основных типа мачт освещения: железобетонные - ПМЖ и металлические - ПМС.
Отдельно стоящие молниеотводы, аналогично, делятся на МЖ и МС.
Маркировка прожекторных мачт (ПМ), после указания типа (С или Ж), включает цифры. Они обозначают высоту конструкции. Так, например ПМС18,4 имеет высоту 18,4 метра, МС26,2 - 26,2 метра.
Площадки для установки и обслуживания прожекторов и лестниц для подъема разработаны унифицированными для железобетонных и стальных прожекторных мачт.
Крепление металлических площадок и подставок под молниеприемники выполняется на монтажных болтах с последующей обваркой стыковых элементов. Соединение с железобетонной стойкой осуществляется через металлический оголовок, закрепленный на стойке.
Лестницы крепятся к стойкам при помощи хомутов, расположенных через 1,5-2м по высоте стойки. Закрепление в грунте железобетонных стоек мачт и молниеотводов производится в соответствии с рекомендуемыми схемами, приведенными на листе 3.407.9-172.1-20.
Стальные мачты и молниеотводы выполнены в виде свободностоящих стоек решетчатой конструкции и приняты из элементов опор 1П110-2, 1П110-4 новой унификации опор ВЛ 110 кВ.
Стойка мачт и молниеотводов устанавливаются на фундаменты из свай по серии 3.407.9-146 вып.2 или подножники по серии 3.407.1-144 вып.1 в соответствии с рекомендуемыми схемами приведенными на листах 3.407.9-172.1-17_3.407.9-172.1-19.
