- Центр комплектации строительстваПредназначены для заземления металлических кронштейнов арматуры опор ВЛ 0,4 кВ с СИП-2. В соответствии с требованиями ПУЭ 7 издания, глава 2.4, на опоре ВЛИ 0,4 кВ с СИП, где выполнено повторное заземление и заземление для защиты от атмосферных перенапряжений, кронштейны и другие металлические элементы опор должны иметь электрическое соединение с верхним заземляющим проводником.
Сегодня вышеуказанные требования реализуются в основном попытками заводки обычного стального заземляющего проводника типа ЗП-6 (диаметром 6 мм) под стальную бандажную ленту, которой производится крепление элементов арматуры для подвески проводов СИП на опоре. Такой «симбиоз» однозначно не идет на пользу прочности крепления арматуры к стойке, так как значительно изменяет механическую схему распределения усилий по ее креплению бандажной лентой и однозначно не соответствует требованию ПУЭ по болтовому соединению заземляемых элементов и заземляющих проводников.

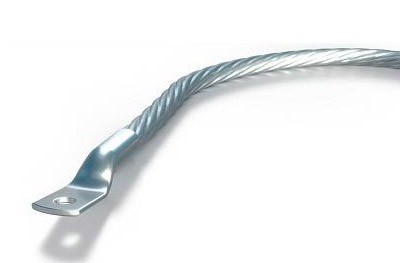

Для решения данной проблемы ЗАО «МЗВА» разработало, а ОАО «РОСЭП» в 2007 году применило в своих типовых проектных решениях для ВЛИ 0,4 кВ с СИП (типовой проект № 26.0085 ) специальные гибкие заземляющие проводники типа ЗП1М и ЗП2М, а также специальные зажимы типа KZP1 и KZP2 для обеспечения болтового присоединения вышеуказанных проводников к элементам арматуры опор.
Кронштейны на опоре ВЛИ присоединяются к верхнему заземляющему проводнику железобетонной стойки с помощью гибких заземляющих проводников ЗП1М или ЗП2М путем зажатия «флажков» заземляющих проводников болтом М10 на зажимах KZP1, устанавливаемых на анкерных кронштейнах, или KZP2, устанавливаемых на кронштейнах комплектов промежуточной подвески СИП. Сами гибкие заземляющие проводники ЗП1М или ЗП2М присоединяются к верхнему заземляющему проводнику железобетонной стойки с помощью зажимов ПС-1-1.
Кроме того, на железобетонных опорах PEN–проводник следует присоединять к арматуре стоек и подкосов опор. В данном случае присоединение к PEN–проводнику выполняется гибким заземляющим проводником ЗП1М (ЗП2М) без натяжения (с образованием петли), что исключает возможность вырывания заземляющего проводника из зажима, которым осуществляется его соединение с PEN–проводником, при неизбежных колебаниях магистральных проводов ВЛИ. Присоединение к PEN–проводнику непосредственно верхним заземляющим проводником стойки не допускается.
Масса заземляющих проводников
|
Наименование |
Масса, кг |
|
ЗП1М |
0,9 |
|
ЗП2М |
1,6 |
