Изолятор ОТК 20-110 Г

К сравнению
В избранное
Единица измерения:шт.
В наличии
Договорная
Есть вопросы? Звоните!
+7 (8212) 33-10-78
или
Быстрая доставка по РФ
до объекта своим транспортом (от 1 тонны, 110 куб.метров.)
Грузоперевозки авто, жд-транспортом
Цена от производителя
скидки и отсрочка платежа для постоянных клиентов.
Консультация менеджера
8 (800) 250-00-78 (Бесплатно по РФ)
E-Mail: info@uik-rus.ru
Быстрый онлайн-заказ
если не нашли нужный товар в каталоге.
Описание
Характеристики
Отзывы

Изоляторы предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах электрических станций и подстанций переменного тока, напряжением 220 кВ, частотой до 100 ГЦ.

Основным несущим элементом изоляторов является стеклопластиковая труба или стержень, защищенный от внешних атмосферных воздействий кремнийорганическим оребренным покрытием. Внутренняя поверхность трубы или стержня от пробоя защищена обрезиниванием. Внутренняя полость герметична. Труба с двух сторон замыкается фланцами. Фланцы оцинкованы горячим способом.

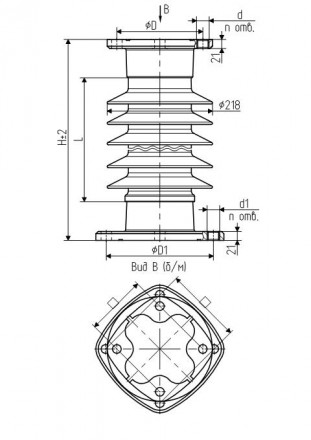

Технические характеристики изолятора ОТК 20-110 модели Г

Тип

Номинальное напряжение, кВ

Строительная высота H, мм

Изоляционная высота L, мм

Длина пути утечки, см

Масса, не более, кг

Степень загрязнения атмосферы по ГОСТ 9920-89

Минимальная механическая разрушающая сила на изгиб, не менее, кН

Минимальный разрушающий крутящий момент, не менее, кНхм

ОТК 20-110-Г05-2 УХЛ1

110

1220

1020

250

31,5

2

20

1,0

ОТК 20-110-Г05-3 УХЛ1

110

1220

1020

315

32

3

20

1,0

ОТК 20-110-Г10-2 УХЛ1

110

1220

1020

250

31,5

2

20

1,0

ОТК 20-110-Г10-3 УХЛ1

110

1220

1020

315

32

3

20

1,0

Характеристики:

Тип

Выдерживаемое 5-минутное напряжение частоты 50Гц в сухом состоянии, не менее, кВ

Выдерживаемое 50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, не менее, кВ (при удельной поверхностной проводимости 5 мкСм)

Выдерживаемое напряжение грозового импульса, не менее, кВ

Установочный размер верх/низ, мм

Установочные отверстия верх/низ, мм

ОТК 20-110-Г05-2 УХЛ1

230

110

5

550

Ø160Ø160

4 Ø13/4Ø18

ОТК 20-110-Г05-3 УХЛ1

230

110

10

550

Ø160/Ø160

4Ø18/4Ø18

ОТК 20-110-Г10-2 УХЛ1

230

110

5

550

Ø160Ø180

4Ø18/4 Ø18

ОТК 20-110-Г10-3 УХЛ1

230

110

10

550

Ø160/Ø180

4Ø18/4 Ø18
